Airco op Elektrische Voertuigen : Hoogspanningsveiligheid, POE-Olie en Interventieprotocol
🔋 Wat er Radicaal Verandert bij een Elektrisch Voertuig

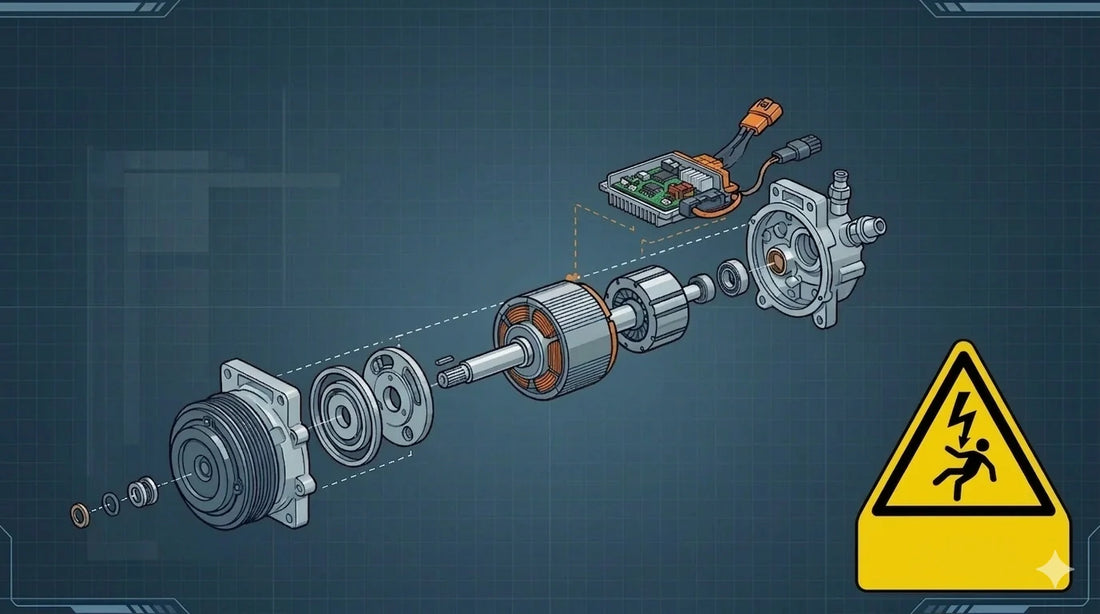

Bij een conventioneel verbrandingsvoertuig wordt de compressor mechanisch aangedreven via een riem. Bij een elektrisch voertuig (EV) of plug-in hybride is er geen riemschijf. De compressor is een volwaardige elektrische motor, rechtstreeks gevoed door de hoogspanningsbatterij — 360V bij een eerste generatie Nissan Leaf, 400V tot 800V bij recente modellen.
Direct gevolg : elke interventie op het aircosysteem van een EV moet verplicht beginnen met de elektrische beveiliging van het voertuig. Vóór de gasaansluitingen te openen, vóór alles.
De spanningen op EV's in België en Nederland zijn dodelijk :
- Nissan Leaf (2010–2017) : 360V DC
- Renault Zoé / Peugeot e-208 : 400V DC
- Tesla Model 3, Hyundai Ioniq 6 : 400–800V DC
DC-spanning is bijzonder gevaarlijk omdat er geen natuurlijke nuldoorgang is. Een elektrische boog in DC stopt niet vanzelf.
Moderne EV's integreren ook warmtepompen die het systeem nog complexer maken : het systeem beheert tegelijkertijd het comfort van de passagiers, de temperatuur van de batterij en die van de motor. Meer onderdelen, meer interacties om te begrijpen.
🔧 Is Uw Werkplaats Klaar voor EV's?
Onze vulstations voor R134a en R1234yf zijn compatibel met alle elektrische voertuigen in het huidige wagenpark. Gratis levering in België.
Bekijk onze vulstations → -100€ Professionele Aanbieding📋 Certificeringen en Normen : Wat de Wet Vereist in België en Nederland
In Europa vereist werken aan de hoogspanningssystemen van een EV een specifieke kwalificatie. De regelgeving steunt op EN 50110 voor elektrische werkzaamheden zonder spanning en EN 13760 voor het onderhoud van mobiele aircosystemen.
🇧🇪 In België
Het AREI en de sectorale referentiekaders verplichten een elektrische bevoegdheid voor hoogspanningsvoertuigen :
- Niveau 1 (Sensibilisering) : Kennis van HV-risico's — geen directe interventie.
- Niveau 2 (HV-technicus) : Beveiliging van het voertuig, loskoppelen HV-batterij, werken onder consignatie. Minimum voor gasrecuperatie en elektrische beveiliging.
- Niveau 3 (HV-expert) : Demonteren/monteren van HV-componenten, waaronder de elektrische compressor.
Erkende opleidingscentra : EDUCAM, FEBIAC, constructeuropleidingscentra.
🇳🇱 In Nederland
De Nederlandse regelgeving steunt op NEN 3140 en de RAI/BOVAG-richtlijnen voor hoogspanningsvoertuigen :
- Veiligheidsdeskundige (basis) : Bewustzijn van HV-gevaren — geen interventie op actieve componenten.
- HV-technicus : Consignatie van het voertuig, airco-interventie. Vereist voor regulier onderhoud.
- HV-specialist : Volledige interventie op HV-componenten incl. compressorvervanging. Herhalingsopleiding elke 3 jaar.
Erkende opleidingen via ROC's, BOVAG en constructeurprogramma's.
HV-niveau 2 (BE) of HV-technicus (NL) = minimum voor gasrecuperatie + beveiliging + hervulling. Compressorvervanging vereist niveau 3 / HV-specialist. Controleer de certificaten van uw team vóór u dit type interventie aanvaardt.
🔐 Beveiligingsprotocol Vóór Elke Interventie
Signalering "Hoogspanning — Elektrisch Voertuig" plaatsen. Toegang beperken. Wettelijke verplichting in de werkplaats.
Koelgas recupereren met een gecertificeerd vulstation vóór de elektrische beveiliging. Circuit op nuldruk = risico op spetters uitgeschakeld.
Via het boordscherm bevestigen dat het voertuig echt spanningsloos is.
Onderhoudsstekker verwijderen of HV-zekering conform constructeursprocedure. PBM's : isolerende handschoenen klasse 0 min. (1000V), veiligheidsbril.
Condensatoren van de omvormer kunnen een gevaarlijke restlading bevatten na het loskoppelen. 10 minuten = volledige natuurlijke ontlading. Sommige constructeurs schrijven 15 min voor. Nooit overslaan.
Multimeter CAT III 1000V minimum op de HV-klemmen. Minder dan 60V DC = bevestigde veiligheid. Meetresultaat noteren.
Een omvormerscondensator geladen op 360V kan voldoende energie leveren om dodelijk te zijn. De ontladingstijd (10 min) is geen aanbeveling — het is een levensnoodzakelijke veiligheidsvereiste die je niet delegeert en niet verkort.
🛢️ POE-Olie : Waarom Dit Niet Onderhandelbaar is op een EV
De keuze van de olie is geen voorkeurskwestie : het is een kwestie van elektrische veiligheid. Dit is waarschijnlijk het meest onbekende en meest kritieke technische gegeven bij de overstap naar elektrische voertuigen.
De Drie Oliefamilies
- Minerale oliën : Gebruikt met R12 (verboden in Europa sinds 1995). Nooit op een modern systeem.
- PAG-oliën (Polyalkyleenglycol) : Standaard op verbrandingsvoertuigen met R134a. Uitstekende smeereigenschappen, maar elektrisch geleidend.
- POE-oliën (Polyester) : Synthetisch, uitstekende smeereigenschappen en een zeer lage elektrische geleidbaarheid. Verplicht op de HV-compressoren van EV's.
Gemeten Waarden : PAG vs POE
~20 GΩ bij 500V
> 100 GΩ bij 500V
Minerale olie, PAG en POE mengen produceert een wasachtige smurrie die expansieventielen verstopt, warmtewisselaars vervuilt en afdichtingen vernietigt. Gebruik altijd een koelgasidentificeerder als de onderhoudshistoriek onbekend is.
❄️ Koelgas : R134a of R1234yf Afhankelijk van het Voertuig
Algemene Regel
- EV's op de markt vóór ~2013 (bv. Nissan Leaf 2010–2012) : R134a — nog aanwezig in het rijdend wagenpark.
- Alle nieuwe EV's in Europa vanaf ~2014 : R1234yf verplicht door EU-verordening nr. 517/2014 (F-Gas). GWP van 4 tegenover 1430 voor R134a.
- Tesla en premiumconstructeurs : R1234yf al vanaf hun eerste modellen.
👉 Lees : R134a vs R1234yf — De Revolutie van Koelgassen →
In België én Nederland is het omgaan met gefluoreerde gassen onderworpen aan een F-Gas certificering (EU-verordening 517/2014). Elke werkplaats die interveneert op aircosystemen moet gecertificeerd zijn. Deze certificering staat los van de hoogspanningsbevoegdheid — beide zijn noodzakelijk voor een interventie op een EV.
Een koelgasidentificeerder is onmisbaar als de onderhoudshistoriek onbekend is. R12-besmetting of gasmengeling verontreinigt uw station. 5 minuten controle voorkomt uren reiniging en een stilgelegd station.
⚡ Eén Station voor R134a én R1234yf?
De RR2 Dual Gas beheert beide gassen met twee afzonderlijke circuits — ideaal voor een gemengd wagenpark thermisch + elektrisch. Gecertificeerd, 1 jaar garantie, geleverd en geïnstalleerd.
Ontdek de RR2 Dual Gas → Profiteer van -100€⚙️ Procedure voor Ontladen en Hervullen op een EV
Ontladen (Gasrecuperatie)
Type gas, hoeveelheid in gram, hoeveelheid olie. Op een eerste generatie Leaf : ongeveer 800–850g R134a en 29–30ml olie.
Koelgasidentificeerder aansluiten op de lagedrukklep. Gastype bevestigen vóór elke aansluiting op het station. Ook bij recente voertuigen niet overslaan.
Het station scheidt automatisch de olie van het gas. Hoeveelheid gerecupereerde olie nauwkeurig noteren — basis voor de herinjectorering.
Hervullen (Na Herstelling)
Minimaal 30 minuten (aanbevolen : 45 min op geopend circuit). Onvoldoende vacuüm laat vocht achter — vijand van afdichtingen en olie.
Op een EV uitsluitend POE-olie. UV-kleurstof : "niet-geleidend" of "voor HV-systemen" verifiëren op het technisch datasheet. Bepaalde oudere kleursoffen zijn geleidend en kunnen interne kortsluitingen veroorzaken.
Hoeveelheid op het sticker (in gram) nauwkeurig respecteren. Ondervulling én overvulling verslechteren prestaties en kunnen beveiligingen activeren.
📊 Referentiewaarden — Controle na Hervulling
🔧 Vervanging van de Elektrische HV-Compressor
De compressor van een EV is geen repareerbaar onderdeel. Als de wikkelingen zijn doorgebrand of de pomp defect is, moet hij worden vervangen. Hier volgt de elektrische diagnoseprocedure en de verplichte tests vóór ingebruikstelling.
Test 1 — Continuïteit van de Wikkelingen
- Eénfasige motor (bv. Leaf 2010–2012) : Continuïteit tussen de 2 klemmen. Open circuit = doorgbrande wikkeling.
- Driefasige motor (Leaf 2013+, de meeste moderne EV's) : Weerstand U-V, U-W en V-W meten. De drie waarden moeten identiek zijn.
⚠️ Tests uitvoeren met de compressor gedemonteerd en spanningsloos.
Test 2 — Isolatieweerstand (HV-test)
Megaohmmeter instellen boven de nominale spanning van het voertuig :
- EV op 360V → testen op 500V DC
- Meten tussen de gegroepeerde HV-klemmen en de massa (behuizing)
- Minimale waarde : eénfasige motor > 1 MΩ | driefasig > 3 MΩ per fase
Test 3 — Equipotentialiteitstest (Na Montage van de Nieuwe Compressor)
Vóór het HV-kabel terug aan te sluiten :
- Weerstand : behuizing nieuwe compressor ↔ DC/DC-converter
- Weerstand : behuizing compressor ↔ aandrijfmotor
- Vereiste waarde : < 0,1 Ω
Zonder deze test kan een isolatielekkage de carrosserie onder spanning zetten — elektrisch gevaar voor de eindgebruiker.
→ De compressor kan worden heraangesloten en het circuit hervuld.
📞 Interveneert U op een EV en Heeft U een Vraag?
Het AircoMecanik-team beantwoordt uw technische vragen. Wij begeleiden u in de keuze van de juiste uitrusting voor uw werkplaats.
Contact opnemen → Bekijk de R1234yf-stations➕ Aanvullende Punten Die U Niet Mag Negeren
🔍 UV-Kleurstof : Niet-Geleidende Specificatie Verplicht
Oudere UV-kleursoffen voor verbrandingsvoertuigen kunnen geleidend zijn. Op een EV een geleidende kleurstof injecteren staat gelijk aan een potentiële kortsluiting in het hart van de HV-compressor. Controleer altijd het technisch datasheet en bevestig "niet-geleidend" of "voor HV-systemen". Tesla gebruikt in de fabriek een specifiek oranje kleurstof die niet-geleidend is.
📋 Oranje Markering en HV-Signalering
HV-componenten en -kabels zijn herkenbaar aan een oranje mantel of markering. In de werkplaats : alles wat oranje is = hoogspanning = verplicht HV-protocol. Nooit een oranje component doorknippen, doorboren of demonteren zonder de volledige beveiligingsprocedure.
🌡️ Thermisch Beheer van de Batterij via het Aircosysteem
Op veel recente EV's neemt het aircosysteem actief deel aan de koeling of voorverwarming van de HV-batterij. Een onzorgvuldige interventie kan niet alleen het cabinecomfort maar ook de prestaties en levensduur van de batterij beïnvloeden. Na elke interventie het thermische beheersysteem van de batterij controleren via de diagnosetool.
🔌 Diagnosetool : Onmisbaar op een EV
Op een EV wordt de aircocompressor aangestuurd door de ECU en genereert hij specifieke foutcodes. Na vervanging of interventie zijn een foutuitlichting en reset via de diagnosetool noodzakelijk. Bepaalde functies vereisen constructeurstoegang of een erkend apparaat.
✅ Conclusie : Dubbele Competentie Vereist
Werken aan de airco van een elektrisch voertuig vereist een dubbele competentie : gecertificeerd koeltechnicus (F-Gas) + bevoegd HV-technicus. De kernpunten voor België en Nederland :
- ✅ HV-bevoegdheid verplicht — niveau 2 / HV-technicus minimum
- ✅ Eerst het koelcircuit ontladen, daarna de elektrische beveiliging
- ✅ 10 minuten wachten na HV-loskoppeling (condensatoren)
- ✅ Uitsluitend POE-olie — nooit PAG op een EV-compressor
- ✅ Niet-geleidende UV-kleurstof — technisch datasheet controleren
- ✅ Gas identificeren vóór aansluiting van het station
- ✅ 3 elektrische tests voor/na compressorvervanging
- ✅ Equipotentialiteit < 0,1Ω na montage
