Diagnostic Climatisation en 5 Minutes : La Méthode des 3 Tests

📅 8 juin 2025 | ⏱️ 6 min de lecture | ⚡ Méthode Rapide
⚡ Climatisation en panne ? Avec ces 3 tests simples, vous saurez en 5 minutes exactement ce qui ne va pas - sans vous salir les mains ! Une méthode éprouvée utilisée par les professionnels du monde entier pour diagnostiquer rapidement les pannes de climatisation automobile.

🎯 Pourquoi Cette Méthode Est Si Efficace

🧠 Comment Fonctionnent les Systèmes de Climatisation Modernes

Quand vous appuyez sur le bouton de climatisation, vous ne faites que demander la climatisation. La vraie décision est prise par l'ECU (calculateur moteur).

L'ECU vérifie d'abord :

  • Y a-t-il suffisamment de gaz dans le système ?
  • Les pressions sont-elles dans les valeurs normales ?
  • La température moteur est-elle correcte ?
  • Tous les capteurs fonctionnent-ils ?

Ce n'est qu'après validation de tous ces points que l'ECU enclenche le compresseur. Sinon, le système reste en protection.

📊 Résultats Prouvés

🎯 90% de toutes les pannes de climatisation sont résolues avec ces 3 tests

⏱️ Temps de diagnostic moyen : 5 minutes

🔧 Aucun démontage nécessaire

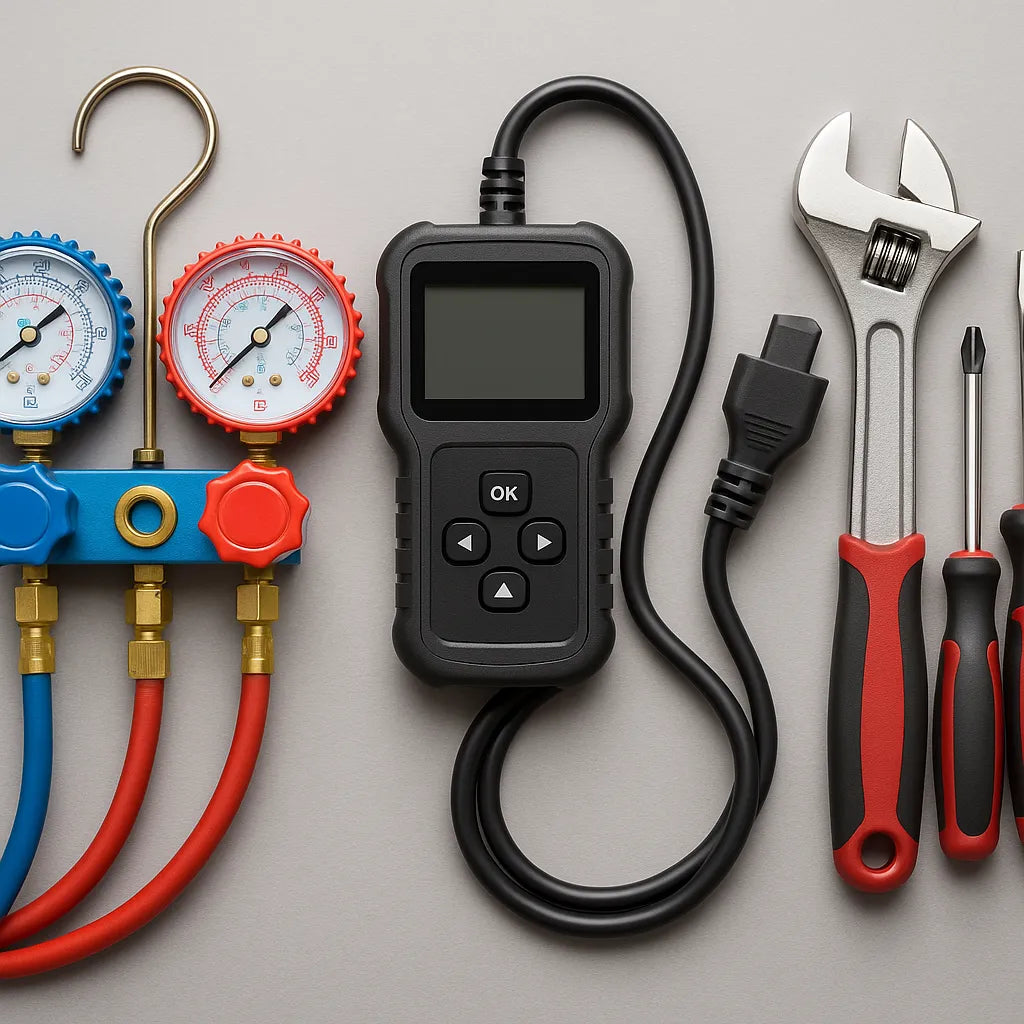

🛠️ Outillage Nécessaire

📋 Équipement Minimal

  • Jeu de manomètres - Pour contrôler la pression de gaz
  • Scanner OBD - Pour communication ECU et tests automatiques
  • Outillage de base - Pour accéder aux raccords de pression
💡 Conseil Pro : Un scanner OBD simple de 100-400€ suffit. Choisissez-en un qui peut effectuer des "tests d'actionneurs" - c'est crucial pour le Test 2.

⚡ La Méthode des 3 Tests

TEST 1 : CONTRÔLE PRESSION GAZ

🎯 90% de Toutes les Pannes

1

Brancher le Manomètre

Où : Raccord basse pression (tuyau le plus gros, généralement bouchon bleu ou noir)

Moteur : Arrêté, système au repos minimum 30 minutes

Valeur attendue : 4-8 bars (selon température extérieure)

✓

Interprétation du Résultat

  • 0-2 bars : Manque de gaz → Recharge nécessaire
  • 4-8 bars : Gaz OK → Passer au Test 2
  • 10+ bars : Excès de gaz → Purger le système
⚠️ Important : À 0 bar, le système est vide. Chercher d'abord la fuite avant de recharger !
TEST 2 : AUTO-TEST ECU

🔌 Vérification Circuit Électrique

2

Lancer l'Auto-test ECU

Condition : Contact mis, moteur arrêté

Menu scanner : Chercher "Test Actionneur" ou "Test Sortie"

Sélectionner : "Compresseur Clim" ou "Embrayage AC"

👂

Écouter et Observer

Son : "Clic" net de l'embrayage compresseur

Visuel : L'axe compresseur doit tourner avec la poulie

Test : Essayer de tourner l'embrayage à la main (doit résister)

📊 Résultats :

  • Clic + résistance : Circuit électrique OK → Passer au Test 3
  • Pas de clic : Problème électrique (relais, câblage, fusible)
  • Clic mais glisse : Embrayage compresseur défaillant
TEST 3 : ANALYSE DONNÉES TEMPS RÉEL

📊 Vérification Capteurs et Commandes

3

Consulter les Données ECU en Direct

Moteur : Tournant, climatisation enclenchée

Rechercher ces valeurs :

  • "AC Request" ou "Demande Clim" → Doit être OUI
  • "AC Pressure" ou "Pression Clim" → Doit correspondre au manomètre
  • "AC Clutch Command" ou "Commande Compresseur" → Doit être OUI
  • "AC Low Pressure Switch" → Doit être FERMÉ
  • "AC High Pressure Switch" → Doit être OUVERT
🔍

Interpréter les Anomalies

Scénario A : AC Request = NON
Cause : Tableau de bord ou câblage défaillant
Scénario B : AC Pressure = 0 (alors que manomètre indique 5 bars)
Cause : Capteur de pression défaillant
Scénario C : Low Pressure Switch = OUVERT
Cause : Pressostat basse pression défaillant ou mauvaise connexion
Scénario D : High Pressure Switch = FERMÉ
Cause : Surpression système ou pressostat haute pression défaillant

🎯 Exemples Pratiques

📋 Combinaisons Fréquentes

🔴 Cas 1 : Test 1 = 0 bar, Test 2 = Pas de clic
Diagnostic : Système vide, ECU protège le compresseur
Action : Rechercher et réparer la fuite, puis recharger
🟡 Cas 2 : Test 1 = 6 bars, Test 2 = Clic mais glisse
Diagnostic : Embrayage compresseur défaillant
Action : Remplacer l'embrayage ou réviser le compresseur
🟢 Cas 3 : Test 1 = 5 bars, Test 2 = OK, Test 3 = AC Pressure = 0
Diagnostic : Capteur de pression défaillant
Action : Remplacer le capteur de pression
🔵 Cas 4 : Tous tests OK mais pas de refroidissement
Diagnostic : Problème mécanique (détendeur, évaporateur)
Action : Diagnostic approfondi nécessaire

💡 Conseils Pro pour un Succès Maximum

⚡ Conseils d'Efficacité

  • Toujours commencer par le Test 1 - 90% du temps vous vous arrêtez là
  • Documenter les valeurs - Pour la garantie et la qualité
  • Tester à différentes températures - Certains problèmes sont thermosensibles
  • Vérifier aussi la courroie - Une courroie qui patine donne de faux symptômes

🚫 Erreurs Courantes

  • Test 2 moteur tournant - L'ECU se comporte différemment
  • Mauvais tuyau de pression - Toujours utiliser la basse pression pour le Test 1
  • Recharger trop vite - D'abord chercher la fuite à 0 bar
  • Ignorer les données temps réel - Elles donnent des informations cruciales

✅ Conclusion : Rapidité Sans Compromis

Cette méthode des 3 tests a prouvé qu'un diagnostic rapide ne doit pas compromettre la précision. En contrôlant systématiquement les systèmes les plus importants, vous trouvez la cause dans 90% des cas en 5 minutes.

Le secret réside dans la compréhension du raisonnement de l'ECU. En sachant ce que l'ECU vérifie avant d'enclencher le compresseur, vous testez exactement ces composants dans l'ordre logique.

Avec le bon équipement et cette méthode, vous êtes non seulement plus rapide que la concurrence, mais aussi plus fiable. Les clients apprécient un diagnostic rapide et précis - cela renforce la confiance.

🎯 Diagnostic 5 minutes + bon équipement = clients satisfaits + atelier efficace.
